在化工、制药、食品等众多行业中，衬氟储罐因出色的耐腐蚀性而被广泛应用。不同的生产规模和储存需求催生出各种容积的衬氟储罐，这些储罐在结构上存在着显著差异，以适应不同的使用场景。

　　小容积衬氟储罐的结构特点

　　小容积衬氟储罐一般指容积在1-5立方米的储罐。这类储罐通常用于实验室、小型企业的少量物料储存或特殊工艺环节中的中间储存。由于容积较小，其整体结构相对简单。

　　从罐体形状来看，多采用立式圆柱形设计。这种形状在占地面积较小的情况下，能提供相对较大的储存空间，适合在空间有限的场所使用。其高度相对较低，便于操作人员进行物料的添加、取样和日常检查。

　　在衬氟工艺上，由于罐体表面积相对较小，氟塑料衬里的施工难度相对较低，能更好地保证衬里的均匀性和完整性。小容积储罐的支撑结构较为简单，通常采用支腿支撑。支腿数量一般为3-4个，均匀分布在罐体底部，直接与地面接触，为储罐提供稳定的支撑。

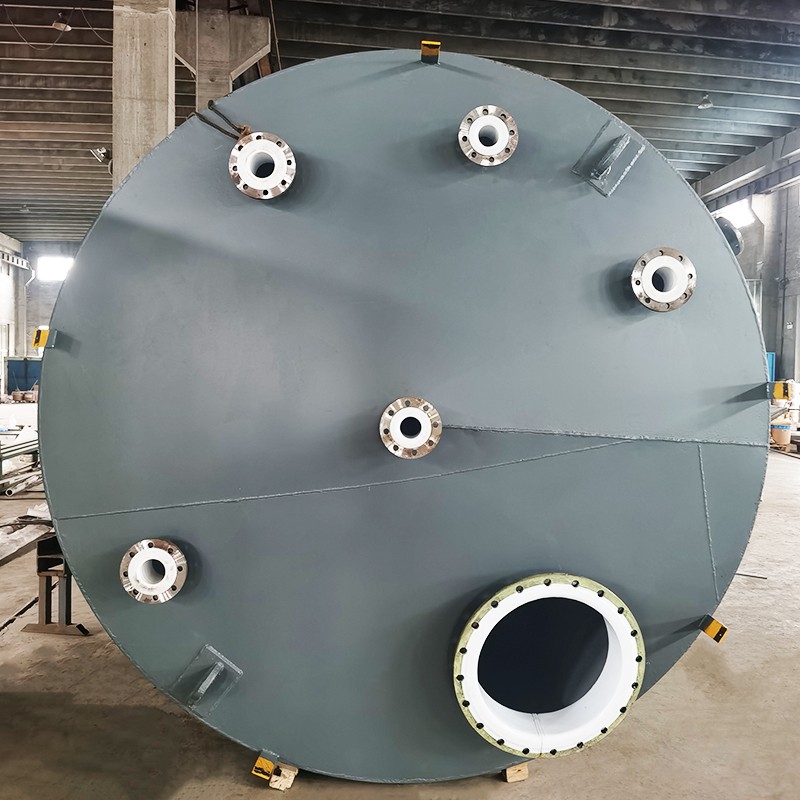

　　在接口设计方面，小容积衬氟储罐的进出口管径相对较小，一般根据实际使用的管道规格来确定，常见的管径在DN25-DN50之间。此外，还会配备一些小型的接口，如用于液位测量的液位计接口、用于排气的放空口等，这些接口尺寸较小，以适配整体罐体的规模。

　　中等容积衬氟储罐的结构变化

　　中等容积衬氟储罐容积一般在5-50立方米。随着容积增大，其结构变得更加复杂。

　　罐体形状仍以立式圆柱形为主，但高度有所增加。为了保证罐体的稳定性，底部会采用更厚实的钢板制作，并且可能会增加加强圈。加强圈环绕在罐体底部，通过增加罐体的刚性，防止罐体在储存物料时因压力而发生变形。

　　在支撑结构上，中等容积储罐多采用裙座支撑。裙座是一个环形的支撑结构，将罐体底部完全包围，与地面大面积接触，能更好地分散罐体和物料的重量，适应更大的负荷。裙座上还会设置人孔，方便操作人员进入罐内进行检查、维修和清理。

　　进出口管径相应增大，一般在DN50-DN150之间，以满足物料快速进出的需求。同时，为了准确掌握罐内物料的情况，会配备更完善的测量和控制接口，如高精度的液位变送器接口、温度传感器接口等，以便实现对物料液位、温度等参数的实时监测和控制。

　　大容积衬氟储罐的独特结构

　　大容积衬氟储罐容积通常在50立方米以上。这类储罐多用于大型化工企业的原料储存或产品中转。

　　由于容积巨大，为了降低罐体高度，方便物料进出和设备维护，部分大容积储罐会采用卧式设计。卧式储罐的长度较长，直径相对较小，其两端采用椭圆形封头，以承受内部物料的压力。

　　大容积储罐的罐体壁厚显著增加，同时会在罐体上设置多个加强圈，沿罐体轴向均匀分布，以增强罐体的强度和刚性，防止罐体因物料重力和内部压力而变形。

　　在支撑结构上，卧式大容积储罐采用鞍式支座支撑。鞍式支座有两个，分别位于罐体两端附近，与罐体的接触面积大，能有效分散罐体和物料的重量。对于立式大容积储罐，则需要更坚固的裙座支撑，裙座的厚度和高度都会增加，并且可能会在裙座内部设置加强筋，进一步提高支撑的稳定性。

　　大容积储罐的进出口管径更大，一般在DN150以上，部分甚至可达DN300-DN500，以满足大规模物料的快速输送。同时，为了确保安全和精确控制，会配备更为复杂的安全装置和自动化控制系统接口，如紧急切断阀接口、压力安全阀接口等，以保障储罐在大容量储存情况下的安全运行。

　　不同容积的衬氟储罐在结构上存在诸多差异，这些差异是为了满足不同的储存需求，确保储罐在各种工况下的安全性、稳定性和实用性。在选择和设计衬氟储罐时，必须充分考虑容积因素，以实现最佳的使用效果。
